BP2506F

样品申请
简述
BP2506X 是一款低功耗恒压恒流控制芯片。恒流状态下芯片工作在电感电流临界连续模式，恒压状态下芯片工作在电感电流断续导通模式，适用于85Vac~265Vac全范围输入电压的非隔离电源。 BP2506X芯片采用电压电流控制技术，不需要环路补偿电容，即可实现优异的恒压恒流特性，极大的节约了系统成本和体积。 BP2506X芯片集成高压启动和供电电路，采用PWM/PFM多模式控制技术，从输出端给VCC供电，能有效降低系统待机功耗，提高效率和动态性能，并减小系统工作在轻载时的噪声。
优势

    低待机功耗<30mW

    全负载范围无噪声

    集成高压启动和供电电路

    非隔离系统 Buck 恒压恒流输出

    PWM/PFM、准谐振多模式控制

    ±3%输出电压精度

    ±5%输出电流精度

应用领域
  • 非隔离辅助电源
  • 电机驱动电源
  • LED 驱动电源

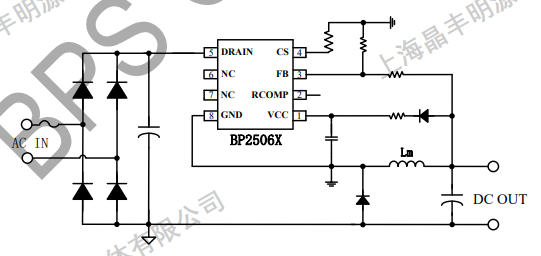

典型应用原理图
封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP2506F pdf 完整版
