简述

BP5356HB是一款高精度多段线性恒流 LED控制芯片，集成了高压 MOS 管和 JFET高压供电功能。主要用于驱动由市电供电的高电压、低电流 LED 灯串。由于不需要电解电容和磁性元件，LED 驱动器可以实现小体积、长寿命，并符合 EMI规定。 BP5356HB 可以通过外部电阻精确的设定LED电流，芯片通过优化分段导通时的电流基准，有利于减小THD。 BP5356HB具有过温调节功能，当输入电压过高，或者LED电流过大时，此功能将降低输出电流。 BP5356HB 集成了输入线电压补偿功能，在输入线电压过高时，BP5356HB 将按照外置的补偿电阻减小输出电流，保证输入功率基本不随线电压变化。

优势

THD<20%6

650V高压MOS管

多芯片并联使用时可节省跳线电阻

外围电路非常简单，驱动器体积非常小

无需电解电容和磁性元件

母线电压变化±20%仍可工作

超快 LED 启动

LED 电流可外部设定

应用领域

GU10/E27 LED 球泡灯、射灯
LED 蜡烛灯
其它 LED 照明

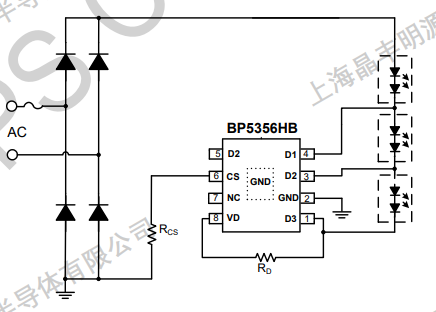

典型应用原理图

封装

技术文档

文档类型	标题	类型	文件下载
规格书	BP5356HB	pdf	完整版
